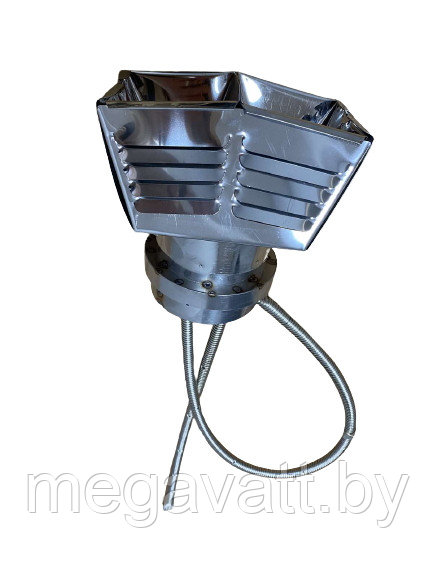

Воронка с сетчатым фильтром для печи Услада У20

Описание Воронка с сетчатым фильтром для печи Услада У20Устройство подачи воды и фильтрации пара представляет собственную конструкторскую разработку. В комплекте идет запасной фильтрующий элемент. Фильтр-воронка обеспечивает безопасный прием банных процедур, продлевает срок службы каменной закладки, удобен в эксплуатации и позволяет более эффективно использовать ресурс закладки закрытой каменки. Устанавливается на печь для бани Жара-Услада. Конструкция "Фильтра-воронки" соответствует конструкторской документации, резьбового соединения с длинной гофро-трубкой нет. Гайка служит элементом фиксации (буртиком) при монтаже в трубе каменки. Порядок установки "Фильтра-воронки": 1. Наложить в закрытую каменку слой камней. 2. Установить длинную гофро-трубку, подогнув внизу по контуру дна каменки. Верх трубки должен выступать над каменкой на 50-70 мм.3. Установить каменку в печь (если не установлена). Заложить камнями, оставив до верха зазор 40-50 мм.4. Установить трубу каменки. Зафиксировать гофро-трубку на трубе каменки при помощи приваренной к ней пластинки (хомутом). 5. Собрать "Фильтр-воронку". Установит в гайку короткой гофро-трубки обратный клапан (вода должна свободно проходить в каменку, а пар закрывать клапан). Прикрутить гофро-трубку с клапаном к "Фильтр-воронке".6. Установить герметично свод печи. Установить кольцо с уплотнением стыка свода и трубы каменки.7. Установить "Фильтр-воронку" на трубу каменки. Короткая гофро-трубка должна располагаться по контуру верха каменки. Трубка второй воронки (с отбойником на конце) должна входить в длинную гофро-трубку.8. Устройство готово к работе после разогрева каменки.9. Порядок разборки устройства в обратной последовательности.
